Das Trike

detailphotos und gebrauchtboerse

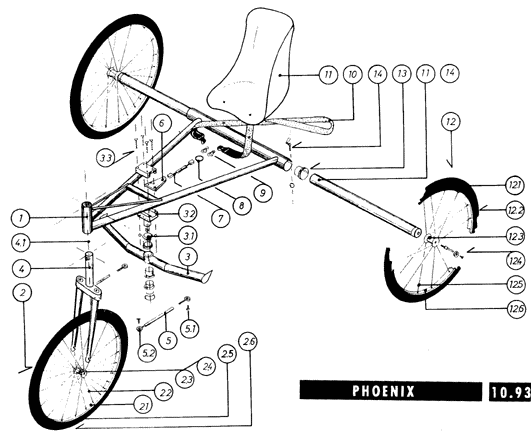

explosionszeichnung trike

1 Rahmen aus VA, geschweisst und elektropoliert.
1.1 Steckachse VA, 760mm, 13° neg Sturz
1.4 Schnellspanner
2 Vorderrad komplett
2.1 Hohlkammerfelge "Alesa" Alu 26"
3 Lenker VA-Riffelrohr
3.1 Steuerlager, gekapselt, Kegelrollenlager
3.2 Lenklagerblock Alu/VA (nur Serie 1)
(ab Serie 2 in Rahmen integriert)

4 Gabel "Tange Switchblade" Alu
4.1 Steuerlagersatz Gabel, Kegelrollenlager
5 Spurstange Lenkung, Alu
5.2 Kugelkopf M10, Stahl vernickelt
7 Wantenspanner 1/4" VA geschmiedet
8 VA-Ring 25x5 f. Sitzspanner
9 Karabiner 10mm fuer Befestigung an Spanner
10 Gurthalterung fuer Sitz
11 "Tillet" Trike-Sitz, GFK-Laminat, Size S bis XXL (mit Schrauben). Es kann auch ein normaler Kartsitz genommen werden, der aber mit Laminat zu verstaerken ist!
12 Hinterrad komplett
12.3 Einstummelnabe "Edco" mit Achsschenkelbolzen [12.4]


gebrauchtmarkt

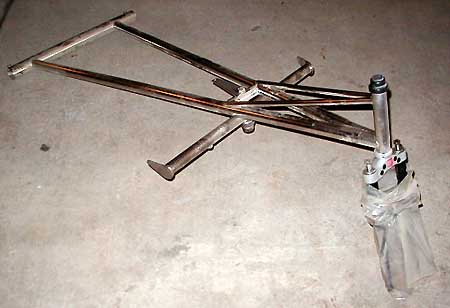

< TRIKE Rahmen mit Lenker und Tillet-Gabel. Neu.

(Serie 2)

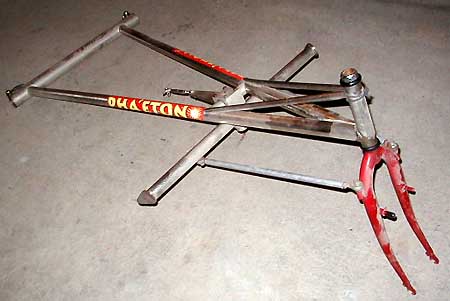

< Trike Rahmen (Serie 1), gebraucht.

mit Lenker, Spurstangen (8mm Koepfe) und Standard-Gabel.

Satz Steckachsen mit Sturz >
< Passmuffen fuer Steckachse-Rahmen.
Im Vordergrund Original-Muffe (gedreht, teuer); dahinter ein Selbstbau aus Kunststoff-Abfall

Sitz und Befestigung

< Spurstangen der Lenkung
Hinterrad mit Einstummelnabe >
Vorderrad mit Schnellspannern >


Alternativen zur Bereifung:
18" bis 22" Raeder, auch Mopedraeder
(bei kleinen, sehr kraeftigen Raedern kann auch ohne Sturz gefahren werden)

Ersatz Kugelkoepfe, Achsen oder Raeder:
Preiswertes Material aus dem Fahrradbedarf rostet vielleicht schnell weg, kostet
aber oft auch nur einen Bruchteil, so dass sich jaehrlicher Tausch solcher Teile
duurchaus rentieren kann.
